傳感器液壓油缸-伺服液壓油缸-數字液壓油缸

1、概述：

伺服液壓油缸是一液壓執行機構，能把來自液壓源的液壓能轉換為機械能，也可根據需要通過產品自帶的位移傳感器或行程開關進行伺服控制。輸出力大，運行位置準確，體積小。

2、產品配套：

1）位置伺服作動器：1臺

2）磁致伸縮位移傳感器說明書、合格證：各1份/每臺

3）小行程開關合格證（或說明書）：1份/每臺

3、主要性能指標：

1）工作液：VG46潤滑油或石油基液壓油。

2）額定進油壓力：12.5MPa

3）回油壓力：≤0.5MPa

4）強度及超壓密封性試驗壓力：18MPa

5）環境溫度：20°C±15°C

6）介質溫度：45°C±15°C

7）介質污染度：

  進油介質污染度等級應等于或優于17/14GB/T14039-1993。

8）額定輸出力：55KN

9）全行程：出廠時為115～130mm，通過調節后筒組件的擰入深度可在115mm～130mm之間任意調節。

10）單耳中心線到前端法蘭之間的距離為210mm（活塞桿全伸出時），通過調節耳環的擰入深度允許有±10mm的調節量。

11）啟動壓差：≤0.15MPa

12）內漏量≯30ml/min

4、結構特點：

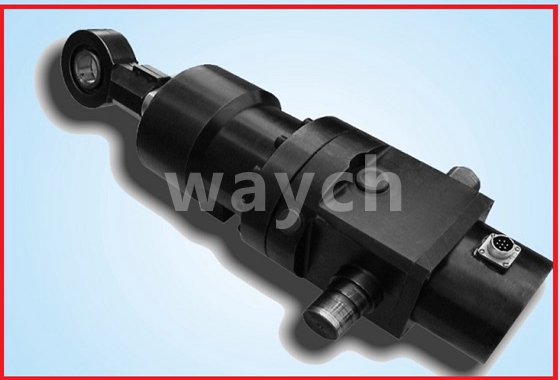

WSNF1A046CT位置伺服作動器主要有作動筒、位移傳感器、小行程開關等組成，鉸連安裝為前端發蘭，頭部單耳球鉸。

5、成件

1）磁致伸縮位移傳感器

磁致伸縮位移傳感器型號為：HTCM-LBM1451-150K1T20，精度0.3級。每臺作動器配1只傳感器，裝于產品內。

2）小行程開關

  小行程開關型號為：LX12-2每臺作動器配兩支小行程開關。

3）四芯快速插頭插座

四芯快速插頭插座型號為：XK11J4Z/XK11K4E每臺作動器配兩支。

6、零位調整

  產品出廠時移傳感器已安裝在作動器上，其零位已調好，可直接使用。若使用時發現零位不準確，可用下述方法調整：使活塞桿位于全縮進位置，調節磁致伸縮位移傳感器的調節螺釘，使位移傳感器的輸出值為4mA（位移傳感器的電源與接線方法按其說明書的規定，按標準方式接線），此時機械零位于電器零位重合。

7、使用與維護

1）安裝

對于靜載荷，建議用6個GB5782-86-M12×65的六角螺栓和6個GB93-87  12標準性彈簧墊圈安裝，對于交變載荷，建議用6個GB70-85-M12×65-12.9的內六角螺釘（或12.9級的六角螺栓）和6個GB93-87  12標準性彈簧墊圈安裝。
